一、结构

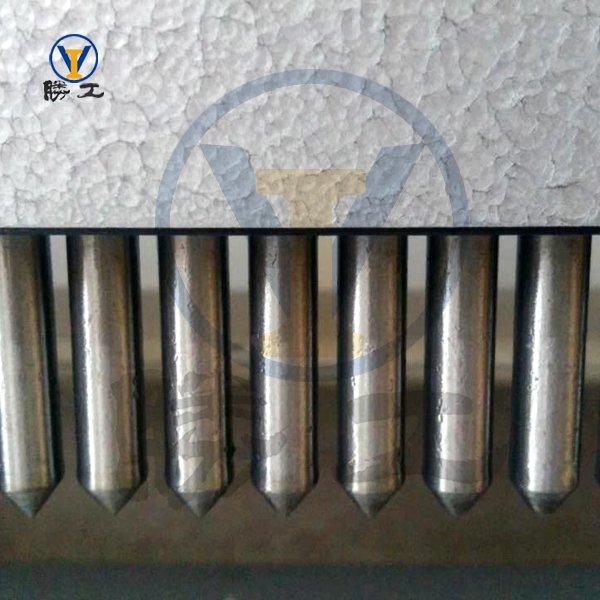

主要部件有底座、工作台两组凸轮、分距齿条、刻针、夹紧装置等部件组成。

二、使用说明

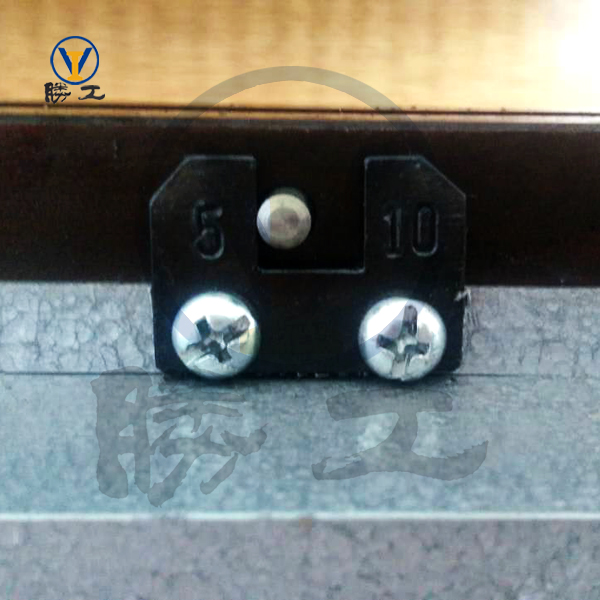

使用时标距仪应置放在牢固的平台上。将试样放在工作台的“V”形槽内用滚花螺栓夹紧，然后摇动手柄，使刻针于最高位置，针尖距试样的表面约15毫米。扭动调距盘，调正5或10的试样标距，对准试样左端第一点，连续摇动手柄，便可完成试样标距。

三、注意事项

1.工作时应均匀摇动手柄，防止猛摇和反向摇转，以免损坏机件。

2.当工作台自右向左移动到终点时，将刻针摇起，抬起托杆，向右推动工作台时要轻推，防止碰坏刻针和齿尖。

3.标距仪各油孔部位要及时加油润滑，可延长使用寿命。

4.标距仪每次使用完后，工作台要清理干净后涂防锈油，放置于干燥处，谨防生锈。
