微机控制电液伺服压力试验机YAW-2000A

更新时间:2023-11-29 点击数:2078

一.功能及结构简述

⊙ YAW-2000A微机控制电液伺服压力试验机主要用于多种材料的压缩试验,例如:水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。

⊙ 该试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、油压传感器测力、PC机—电液伺服控制系统自动控制试验进程,微机屏幕显示试验数据及曲线,可进行数据处理、储存及打印。

⊙ 主机为双丝杠框架结构,横梁通过安装在其上的丝母与丝杠联结。丝杠下端通过卡环、螺母与底座牢固联结。安装在横梁上的电机,通过链轮链条带动丝母旋转,改变电机旋转方向后可使横梁上下移动。上压盘通过螺钉联接在横梁上;压块将油缸固定在底座中央,活塞与工作台通过螺钉联结在一起,下压盘、及球面座通过定位销固定在工作台上。当控制油液进入油缸后,推动活塞连同固定工作台及下压盘上升,使试验力逐渐作用在试样上。

⊙ 液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路,流经单向阀、高精度高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、相对位移等的控制。

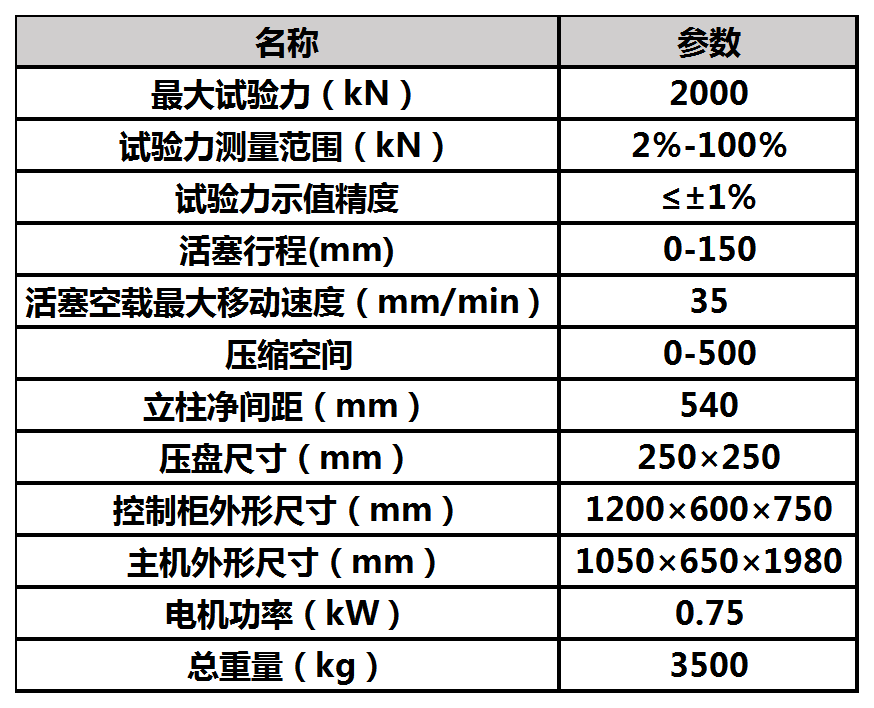

二、主要技术参数
