       YJW-40B/50B钢筋弯曲/反弯试验机采用液压缸驱动，用手动阀来控制液压缸动作方向，操作简单方便，工作效率高，主要适用于建筑用热轧带肋钢筋的抗弯试验，用来检测热轧带肋钢筋原材和焊接点的抗弯性能，是冶金部门、科研机构、质检部门及有关企业进行材料性能检验和研究的常用设备。满足国家标准GB/T 232-1999《金属材料  弯曲试验方法》、GB 1499.2-2007《钢筋混凝土用钢 第2部分 热轧带肋钢筋》以及冶金部标准YB/T 5126-2003《钢筋混凝土用钢筋 弯曲和反向弯曲试验方法》。

一、 设备主要结构及功能特点：

主机结构示意图

1、 试验设备主要由工作平台、液压泵站、液压工程缸、机架壳体、弯曲压头（弯心）、弯曲滑块机构及调整装置等组成。并设有试样取出及安全防护装置。

2、 工作平台：为钢筋弯曲工作平台，且是工程缸安装平台，其为整体受力关键部件。采用整体钢板再焊加强钢板而成，受力状况好。

3、 液压工程缸：采用标准工程液压缸，体积小，出力大，为弯曲钢筋提供足够的力。控制阀采用国内知名厂家的手动控制阀，可靠性得到保证，且操作方便。

4、 机架：机架骨架部分由型材焊接而成，结构设计合理，符合操作者习惯。面板等部分为钣金结构，拆装方便，表面喷塑处理，外观整齐美观。并配有废铁渣回收漏斗，方便用户清理设备。

5、 液压泵站：液压泵站主要由油箱、油泵电机组、管路、液压阀及安装阀块等组成。其中主要液压元器件均采用国内知名品牌，充分保证了液压系统的可靠性与稳定性。最大流量7l/min,额定压力20MPa。配置安全阀。

6、 弯曲压头（弯心）：压头（弯心）通过连接块装在油缸的活塞杆上；采用高强度材料加工而成，并经热处理之后，经久耐用，不易损坏。

7、 弯曲滑块机构及调整装置：弯曲滑块机构由滑块、滑块座、耳轴、耳轴座等组成。滑块采用高强度材料加工并热处理而成，运动部件采用耐磨材料加工，经久耐用。并带有指示装置，操作者可以根据试验要求，通过转动手轮，方便而准确地设定两滑块座之间的距离。

8、 电气系统：电气元器件均采用知名企业生产，保证了设备的可靠性稳定性。

二、 主要配置：

1、 整机                                1台

2、 弯曲压头                         可选配

3、 弯曲滑块                          1套

4、 随机资料、工具               1套

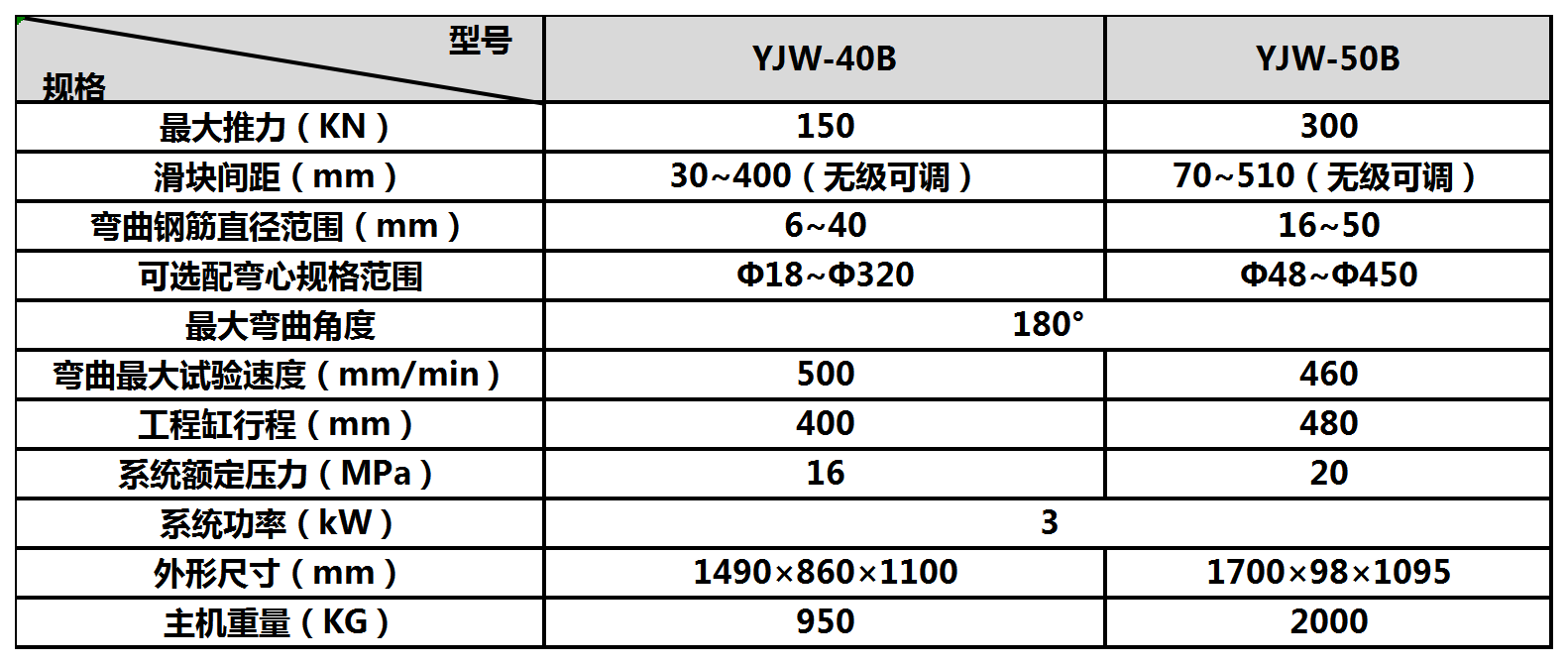

三、主要技术指标
