一、功能及结构简述

  微机控制电液伺服压力试验机F系列主要用于混凝土试件、混凝土结构件的抗压强度试验，也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据。

★主机

  主机采用油缸下置式、四立柱框架式结构，机架刚度强度强，变形小，试验空间无级可调，方便不同高度的试验需求。横梁通过安装其上的螺母与四根丝杠相连，四根丝杠下端安装在底座上，并用螺母紧固，从而形成了受力机构。通过安装在横梁上的电机正反转带动链轮旋转，从而带动螺母旋转，实现了横梁的上下移动，使试验空间可以方便的调整。上压板固定在横梁上。油缸及活塞固定在底座的中央，活塞上安装有工作台，下压板通过车轮与导轨相连，这样可轻松实现大型试样的放置。油缸、活塞是主机的主要部分，他们的接触面经过精密加工，使其保持一定的配合间隙和适当的油膜，活塞能够自由移动，而将摩擦减到最低。

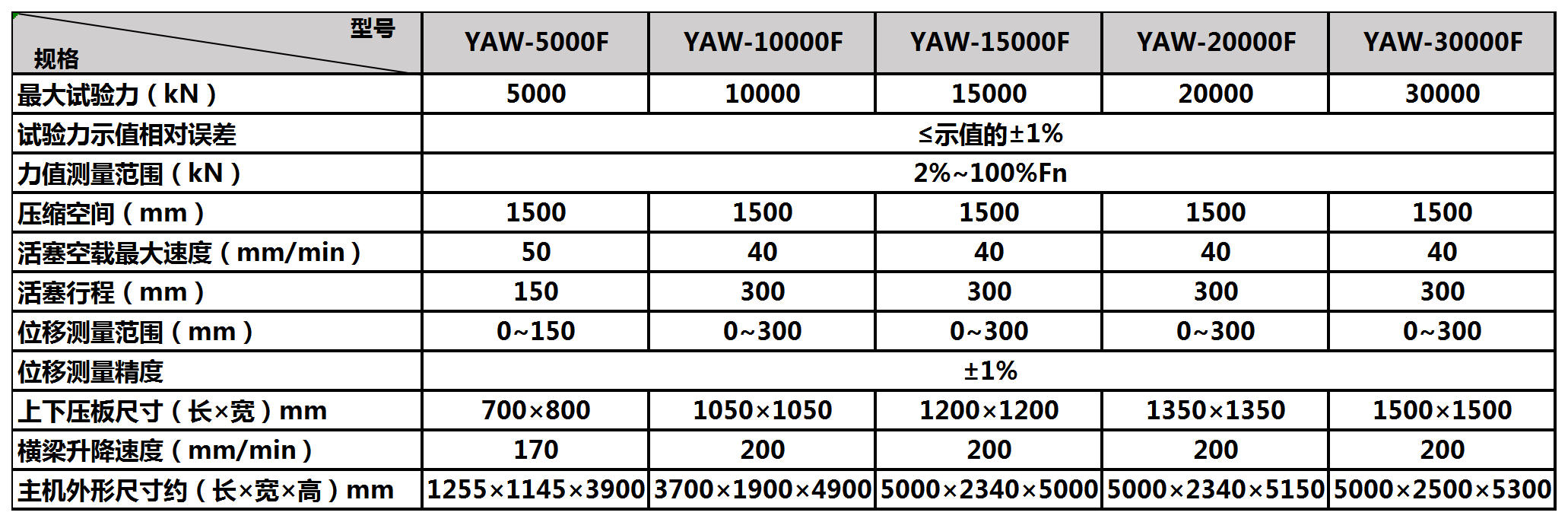

★主要技术指标
